1. 管道路徑
預埋管線應盡可能采用直線管道,較大限度地避免采用彎曲管道,兩個端口之間應當盡可能地采用直路徑。整個管道路徑中90°拐角不能超過2個,整個管道路徑的較大長度為90m。
當直線管道超過30m后仍需延長時,應當設置引線盒,以便于敷設時牽引電纜。當需要采用彎曲管道時,要求每隔l5m設置一個引線盒。另外,在U型彎處也必須設置引線盒。
金屬線槽的直線埋設長度一般不超過6m。當超過該距離或需要交叉、轉彎時,則應當設置引線盒。
2. 管槽尺寸

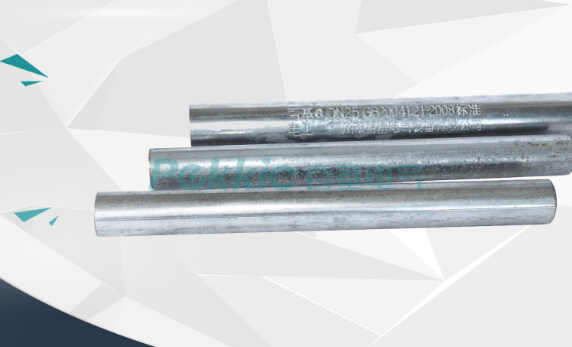

預埋暗敷的管路宜采用對縫鋼管或具有阻燃性能的PVC管,且直徑不能太大,否則對土建設計和施工都有影響。根據我國建筑結構的情況,一般要求預埋在墻壁內的暗管內徑不宜超過50mm,預埋在樓板中的暗管內徑則不宜超過25mm,金屬線槽的截面高度也不宜超過25mm。
在管槽中敷設電纜時,應當留有一定的余量,以便于布線施工,并避免電纜受到擠壓,使雙絞線電纜的扭絞狀態不發生變化,保證屯纜的電氣性能。在通常情況下,直線管道的管徑利用率(電纜的外徑/管道的內徑)應為50%-60%,彎道應為40%~50%,截面積利用率(暗管管徑的內截面積/暗管內電纜的總截面積)應為30%~50%。預埋金屬線槽的截面利用率不應超過40%。管道的總體容量在遇到一個90°拐角時就要減少15%,兩個90°拐角會使管道容量減少30%。
纜線的類型包括大對數屏蔽與非屏蔽電纜(25對、50對、100對)、4對雙絞屏蔽與非屏蔽電纜(5e類、6類、7類)及光纜(2芯至24芯)等。尤其是6類與屏蔽纜線構成方式較復雜,眾多纜線的直徑與硬度有較大的差異,在設計管線時應引起足夠的重視。
3. 轉彎角度
當不得不采用彎曲管道時,要求轉彎角應當大于90°,并且要求整個路由的拐彎小于兩個,更不能出現"S"形彎或"U"形彎。另外,轉彎半徑也不宜過小,在通常情況下,等于或小于50mm的內徑管道曲率半徑不應小于管路內徑的6倍,大于50mm的內徑管道曲率半徑不應小于管路內徑的10倍。
4. 預放牽引繩
暗敷管路內壁應當光滑,絕對不允許有障礙物。為了保護纜線,管口應當加設絕緣套管,管端伸出的長度應為25-50mm。要求在管路內預放牽引繩或拉繩,以便于線纜的敷設施工。管路的兩端還應設有標志,內容包括序號、長度、房間號等,以免發生錯誤。
