一、電纜橋架：

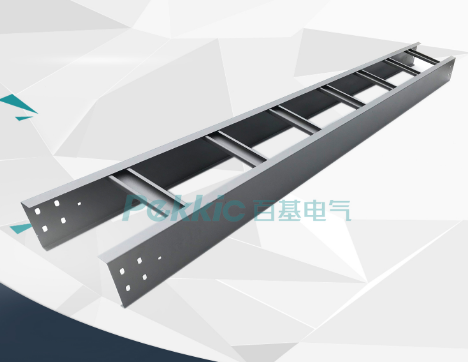

　　電纜橋架分為：槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成?？梢元?dú)立架設,也可以附設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好，耐沖擊強度高的物性特點。

　　二、鍍鋅線槽：

　　鍍鋅線槽分為：絕緣配線槽、撥開式配線槽、迷你型配線槽、分隔型配線槽、室內裝潢配線槽、一體式絕緣配線槽、電話配線槽、日式電話配線槽、明線配線槽、圓形配線管、展覽會用隔板配線槽、圓形地板配線槽、軟式圓形地板配線槽、蓋式配線槽等。根據材質的不同，線槽按劃分多種，常用的有環保PVC線槽、無鹵PPO線槽、無鹵PC/ABS線槽、鋼鋁等金屬線槽等等。

　　三、電纜橋架與線槽線槽的區別：

　　1、尺寸規格有所不同：橋架相對大(200×100到1200×200)，線槽相對較小。 若電纜電線比較多，建議用橋架。

　　2、材料厚度不同：根據JGJ16-2008-5.1金屬線槽也稱槽式橋架，一般由0.4-1.5mm厚的整張鋼板彎制而成的槽型部件，概念上與橋架區別是高、寬比不同，盤架淺而寬，金屬線槽是具有一定的深度和封閉性。但是橋架比線槽更加結實，更多的用來放電纜，當然也可以放電線，通常是強電系統用。

　　3、填充率不同：根據JGJ16-20088.5.3，線槽內電線電纜的總截面不應超過線槽內截面的20%，載流導體不超過30根，而橋架是電纜的總截面不應超過截面的40%。這是由于安裝高度不同所致，安裝高度較低必須有蓋板，有蓋板散熱不好，填充率就要小一些。

　　4、密封性不同：金屬線槽密封較好，不一定要支架支撐，可以在電纜溝和建筑夾層中敷設。槽式橋架有些是半敞開式的，一定要有支架做支撐，在屋內或屋外一般沿空中架設。

　　5、強度不同：橋架主要用于敷設電力電纜和控制電纜，線槽的強度較低，通常用于敷設導線和通訊線纜，比如網絡電話等。

　　6、拐彎半徑不同：橋架拐彎半徑比較大，線槽大部分拐直角彎。

　　7、跨距不同：橋架跨距比較大，線槽比較小。因此固定支架差別較大，支吊架的個數差別大。

　　8、支吊架間距不同：根據JGJ16-2008，線槽為不大于2m，橋架為1.5~3m。

　　9、安裝方式不同：橋架有專門規范(詳見CECS31.91)，而線槽無專門規范固定。

　　10、加蓋板問題：在CECS31《鋼制電纜橋架工程設計規范》中的定義為橋架是統稱，蓋板為附件，在JGJ16-20088.10.3提到過，橋架安裝高度不能滿足要求時，應加蓋板保護。也就是說橋架這個詞的定義是不含蓋板的。但在GB29415-2013《耐火電纜槽盒》中，線槽是含蓋板的，是線槽的一個整體。
