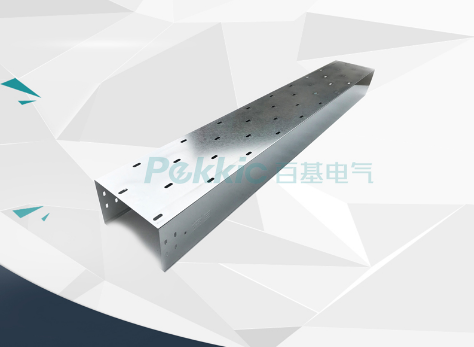

電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成?？梢元?dú)立架設, 也可以敷設在各種建(構)筑物和管廊支架上，體現結構簡單、造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣、附著力好， 耐沖擊強度高的物性特點。

　　金屬線槽布線系統電纜電線敷設要求

　　在金屬線槽布線系統中，大多信號都是電流信號或數字信號，故對電纜電線的敷設工作應注意以下幾點：

　　1、電纜敷設必須設專人指揮，在敷設前向全體施工人員交底，說明敷設電纜的根數，始末端的編號，工藝要求及安全注意事項。

　　2、敷設電纜前要準備標志牌，標明電纜的編號、型號、規格、圖位號、起始地點。

　　3、在敷設電纜之前，先檢查所有金屬線槽、鍍鋅線管是否已經完成并符合要求，路由與擬安裝信息口的位置是否與設計相符，確定有無遺漏。

　　4、檢查預埋管是否暢通，管內帶絲是否到位，若沒有應先處理好。

　　5、放線前對管路進行檢查，穿線前應進行管路清掃、打磨管口。清除管內雜物及積水，有條件時應使用0.25Mpa壓縮空氣吹入滑石粉風保證穿線質量。所有金屬線槽蓋板、護邊均應打磨，不留毛刺，以免劃傷電纜。

　　6、核對電纜的規格和型號。

　　7、在鍍鋅線管內穿線時，要避免電纜受到過度拉引，每米的拉力不能超過7公斤以便保護線對絞距。

　　8、布放線纜時，線纜不能放成死角或打結，以保證線纜的性能良好，水平金屬線槽中敷設電纜時，電纜應順直，盡量避免交叉。

　　9、做好放線保護，不能傷保護套和踩踏線纜。

　　10、對于有安裝天花的區域，所有的水平線纜敷設工作必須在天花施工前完成；所有線纜不應外露。

　　11、留線長度：樓層配線間、設備間端留長度（從金屬線槽到地面再返上）銅纜3~5m，光纜7~9m，信息出口端預留長度0.4m。

　　12、線纜敷設時，兩端應做好標記，線纜標記要表示清楚，在一根線纜的兩端必須有一致的標識，線標應清晰可讀。標線號時要求以左手拿線頭，線尾向右，以便于以后線號的確認。

　　13、垂直線纜的布放：穿線宜自上而下進行，在放線時線纜要求平行擺放，不能相互絞纏、交叉，不得使線纜放成死彎或打結。

　　14、光纜應盡量避免重物擠壓。

　　15、綁扎：施工穿線時作好臨時綁扎，避免垂直拉緊后再綁扎，以減少重力下垂對線纜性能的影響。主干線穿完后進行整體綁扎，要求綁扎間距≤1.5M。光纜應時行單獨綁扎。綁扎時如有彎曲應滿足不小于10CM的變曲半徑。

　　16、安裝在地下的同軸電纜須有屏蔽鋁箔片以陰隔潮氣。

　　17、同軸電纜在安裝時要進行必要的檢查，不可有損傷屏蔽層。

　　18、安裝電纜時要注意確保各電纜的溫度要高于5度C。

　　19、填寫好放線記錄表：記錄中主干銅纜或光纖給定的編號應明確樓層號、序號。

　　20、電纜敷設完畢后，兩端必須留有足夠的長度，各拐彎處、直線段應整理后得到指揮人員的確認符合設計要求方可掐斷。

　　21、金屬線槽內線纜布放完畢后應蓋好槽蓋，滿足防火、防潮、防鼠害之要求。
