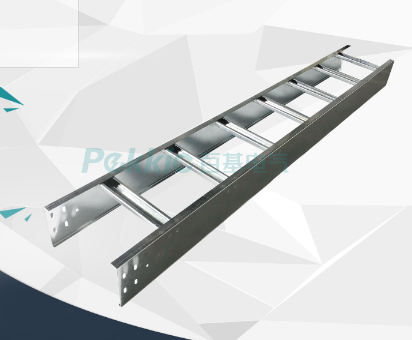

托盤式、梯式、槽式都是常規用電纜橋架系列，下面我們來了解一下梯式電纜橋架的相關性能和使用方法。

一、產品選用指南

1、產品定義

橋架(電纜托架)是由托盤或梯架的直線段、彎通、組件以及托臂(臂式支架)、吊架等構成具有密接支承電纜的剛性結構系統之全稱。

2、產品選用要點

1)橋架、線槽及其支吊架使用在有腐蝕性環境中，應采用耐腐蝕的剛性材料制造，或采取防腐蝕處理，防腐蝕處理方式應滿足工程環境和耐久性的要求。

2)橋架在有防火要求的區段內，可在電纜梯架、托盤內添加具有耐火或難燃性能的板、網等材料構成封閉或半封閉式結構，并采取在橋架及其支吊架表面涂刷防火涂層等措施，其整體耐火性能應滿足國家有關規范或標準的要求。

3)在工程防火要求較高的場所，不宜采用鋁合金橋架。

4)電纜梯架寬度和高度的選擇應符合填充率的要求，電纜的梯架的填充率在一般情況下，電力電纜可取 40%～50%，控制電纜可取 50%～70%，且宜預留 10%～25%工程發展裕量。

5)在選擇電纜梯架的荷載等級時，橋架的工作均布荷載不應大于所選橋架荷載等級的額定均布荷載，如果橋架的支吊架的實際跨距不等于 2m 時，則工作均布荷載應滿足要求。

6)各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配

7)在選擇橋架的彎通或引上、引下裝置時，不應小于橋架內電纜較小允許彎曲半徑。

8)對于跨距大于 6m 的鋼制橋架和跨距大于 2m 或承載要求大于荷載等級 D級的鋁合金橋架，應按工程條件進行強度、剛度及穩定性的計算或試驗驗證。

9)幾組橋架在同一高度平行敷設時，各相鄰電纜橋架之間應考慮維護、檢修距離。
