金屬電纜橋架線槽：電纜橋架安裝基本流程

    　1、線槽徑路選擇原則：符合設計要求及施工規范，距離較近，便于安裝維護。

　　a.根據設計圖紙檢查線槽徑路上所有孔洞是否全部完成，根據現場情況，確定線槽路徑，避免與其他專業的線槽路徑相沖突。

　　b.在線槽始端至終端找好水平和垂直線，用墨斗在頂棚或墻面彈線。

　　2、吊架安裝

　　a.按照每1.5米間距固定原則，在頂棚或墻面上劃出安裝孔位置，鉆孔，敲入膨脹管沖緊。

　　b.將吊架對準孔位，加上平墊、彈墊再帶上螺桿，一人扶住吊架并同時靠上水平尺把吊架扶水平或垂直，另一人把螺桿固定牢固。

　　c.在直線段的另外一端用同樣的方法安裝一組吊架。在前后兩組吊架的安裝線槽的平面用尼龍線拉通，尼龍線必須拉緊。再用尼龍線作為基準線調節中間安裝的吊架。吊架與線槽的首端、分支、轉角、接頭及進出線盒處支、吊架固定的位置間距不大于0.5 米。

　　3、鋼槽安裝

　　a.線槽的連接應連續無間斷，每節線槽的固定點不應少于兩個。在轉角、分支處和端部均應有固定點，并應緊貼墻面固定。

　　b.鋼槽直線段連接應采用連接板，用半圓頭螺絲由內向外穿出加上平墊、彈墊螺帽緊固。連接處間隙應嚴密平齊。然后清除鋼槽內雜物，蓋上蓋板。槽蓋應齊全、平整、無翹角。

　　c.固定或連接線槽的螺釘或其他緊固件，緊固后其端部應與線槽內表面光滑相接。

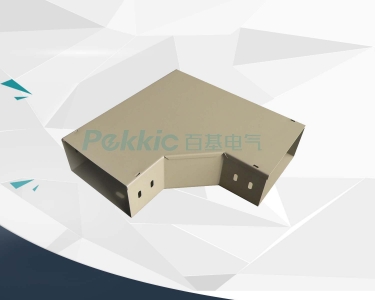

　　d.鋼槽進行轉角、分支連接時應采用彎通、二通、三通、四通等進行變通連接，鋼槽末端應加裝封堵板。線槽的出線口應位置正確、光滑、無毛刺。線槽敷設應平直整齊，水平或垂直允許偏差為其長度的百分之2，且全長允許偏差為20mm。

　　f.線槽兩端必須做好跨接地線，并留有伸縮余量，地線使用銅編織線;但金屬線槽不能作為設備的接地導體線槽必須單端接地。

　　4、鋼槽孔洞位置處理

　　鋼槽在通過墻體或樓板處，不得在墻壁或樓板處連接，也不應將穿過墻壁或樓板的鋼槽與墻或樓板上的孔洞用水泥摸死。應在穿纜后用防火泥封堵，并刷上與墻面相同色漆。

　　電纜橋架安裝-接地

　　橋架安裝要求橫平豎直，表面平整，固定可靠，蓋板嚴實，支架排布合理，整齊美觀，橋架跨接線規范；橋架本體要加防松墊圈與支架可靠連接，連接處刮掉油漆。

　　大跨距電纜橋架安裝與維護

　　1、橋架高度為50、100時每端各6只連接孔，高度為150、200時每端各12只連接孔。

　　2、支撐間距：支撐間距應小于等于載荷曲線允許載荷和支撐跨距。

　　3、橋架寬度：選擇電纜橋架的寬度時，應留有一定的備用空位，以便為今后增添電纜用。

　　4、 隔開敷設：當電力電纜和控制電纜較少時，可以在同一電纜橋架安裝，但中間須用隔板將電力電纜和控制電纜隔開敷設。

　　5、 電纜固定：匯線橋架水平敷設時，橋架之間的連接應盡量設置在跨距1/4處。水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下。
