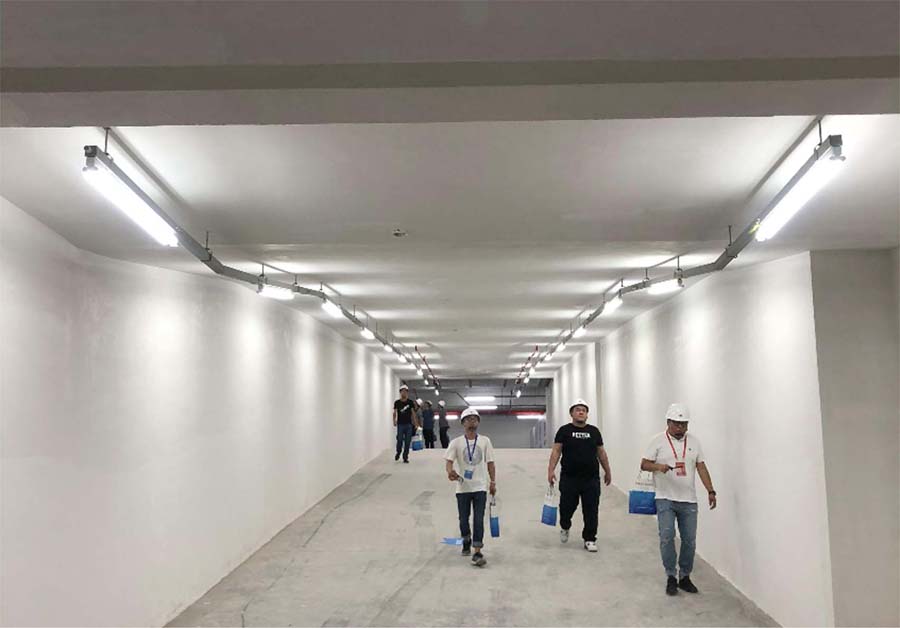

是否每一次見到意大利人機電工程做得美觀大方、齊整,是否有一種欽佩和艷羨的覺得,實際上大家也可以保證,下面詳細介紹一種明配電線套管平排工程施工方式。
一、施工流程:
掌握和了解工程圖紙
明確箱盒的部位和穿管邁向
統計分析明穿管總數
精準定位→支撐架生產加工
支撐架安裝
管道鋪設
接地裝置跨接線
文明施工
二、施工技術:
1、了解設計圖,依據工程圖紙的規定測量箱盒的安裝部位及其穿管的邁向。
2、依據設計圖中箱盒的安裝部位,明確管道的邁向,將平排管道的豎直、水準邁向放線,依照支撐點間隔的規格,明確支撐架、支架的具體地址。支撐點的間距勻稱,管箍與終端設備、拐彎圓心、電氣設備器材或接線端子邊沿的間距為150mm~500mm。
3、依據箱盒的控制回路總數統計分析明穿管的總數,從而明確支撐架的生產加工規格。依據管經尺寸和管箍的安裝室內空間明確管箍的固定不動孔位,確保同一方向的明穿管安裝間隔一致。
4、依據放線測量的支撐架部位安裝支撐架。
5、沿支撐架鋪設管道,明穿管彎曲半徑不小于管直徑6倍。如有一個彎時,并不低于管直徑的4倍。生產加工方式選用冷煨法或熱煨法。平排明配管路固定不動間隔一致,彎曲半徑一致,進配電箱(箱)時,排序?qū)ΨQ性固定不動,確保排序穿管彎折一致,齊整美觀大方。
6、熱鍍鋅的鋼軟管、可柔性軟管和金屬線槽不可電弧焊接跨接線電線接頭,選用專用型接地裝置卡跨接線,兩卡中間選用銅芯軟輸電線聯接,截面不小于4mm2。
三、留意關鍵點
1、鋪設前查驗管道,里側無毛邊,熱鍍鋅層或防腐漆完好無損,管道不平整需調直。
2、應用鐵支撐架時,將無縫鋼管用管箍固定不動在支撐架上,不可將無縫鋼管電焊焊接在別的管路上。
3、明配管道與設備連接,將無縫鋼管鋪設到機器設備內,不可以直接進入時,開展獨特解決后再開展聯接。明配的軟管排序齊整,支撐點間隔勻稱,安裝堅固;在終端設備彎管圓心或柜、臺、箱、盤等邊沿的間距150~500mm范疇內設立管箍。
4、軟管和電線槽,在房屋建筑建筑變形縫處,應設賠償設備。
四、工程圖紙中心線線纜管的鋪設表達形式專業術語
SR:沿鋼電線槽鋪設
BE:沿鋼屋架或跨鋼屋架鋪設
CLE:沿柱或跨柱鋪設
WE:沿墻壁鋪設
CE:沿吊頂面或頂篷面鋪設
ACE:在能進到人的裝修吊頂內鋪設
BC:暗鋪設在梁內
CLC:暗鋪設在柱內
WC:暗鋪設在墻里
CC:暗鋪設在頂篷內
ACC:暗鋪設在不可以進到的頂篷內
FC:暗鋪設在路面內
SCE:裝修吊頂內鋪設,要穿金屬軟管
1輸電線穿線管表明
SC-焊接管
MT-電線套管
PC-PVC塑料硬管
FPC-pvc電線硬管
CT-電纜橋架
MR-金屬線槽
M-鋼纜
CP-金屬波紋管
PR-塑料線槽
RC-熱鍍鋅鋼管
2輸電線敷設方式的表明
DB-直埋
TC-纜溝
BC-暗埋在梁內
CLC-暗埋在柱內
WC-暗埋在墻里
CE-沿吊頂頂鋪設
CC-暗埋在吊頂頂內
SCE-裝修吊頂內鋪設
F-木地板及環氧地坪下
SR-沿鋼纜
BE-沿鋼屋架,梁
WE-沿墻明敷
