金屬電纜橋架線槽應用：

他是一種主要用于布線的布線。常用于熱電偶電纜、計算機、通訊電纜及其他高靈敏度系統的場合，金屬線槽可有效地防止與控制電纜干擾屏蔽及嚴重腐蝕地區的電纜。如需屏蔽直通線槽，可采用鍍鋅處理。

金屬線槽安裝規范

1.可將金屬線槽明敷于一般環境下的干室和不可受機器損壞的地方，但在有嚴重腐蝕的環境中，不能用金屬線槽敷設電纜。

2.當同一回路的所有相線與中性線均可敷設在同一金屬線槽內，且當同一路徑不會干擾其它線路時，可在同一金屬線槽內敷設，金屬線槽內導線或電纜的總截面不能超過金屬線槽截面的15-30%，載流通電的線路不能超過25-35根，訊號、控制線等類似線路，其總截面應大于線槽內截面的45-55%，導線或電纜根數下限。

3.在豎直或傾斜安裝金屬線槽時，應采取防止電纜或電線在線槽內移動的措施。

4.用金屬線槽引出的電線，可用金屬軟管、金屬管、硬塑塑料管、軟塑管或電纜等。引出的電線或電纜不得損壞。

5.金屬線槽內部要平整光滑，無毛刺，外邊要平整，不能有彎曲變形。

6.施工時一定要選擇正確的跨接接地線截面，做好跨接工作，使每節的金屬線槽之間有一個可靠的連接，完好無損，電氣有效連接，還要做到與接地主干的可靠連接，確保整個金屬線槽都有可靠的電氣連接和接地。

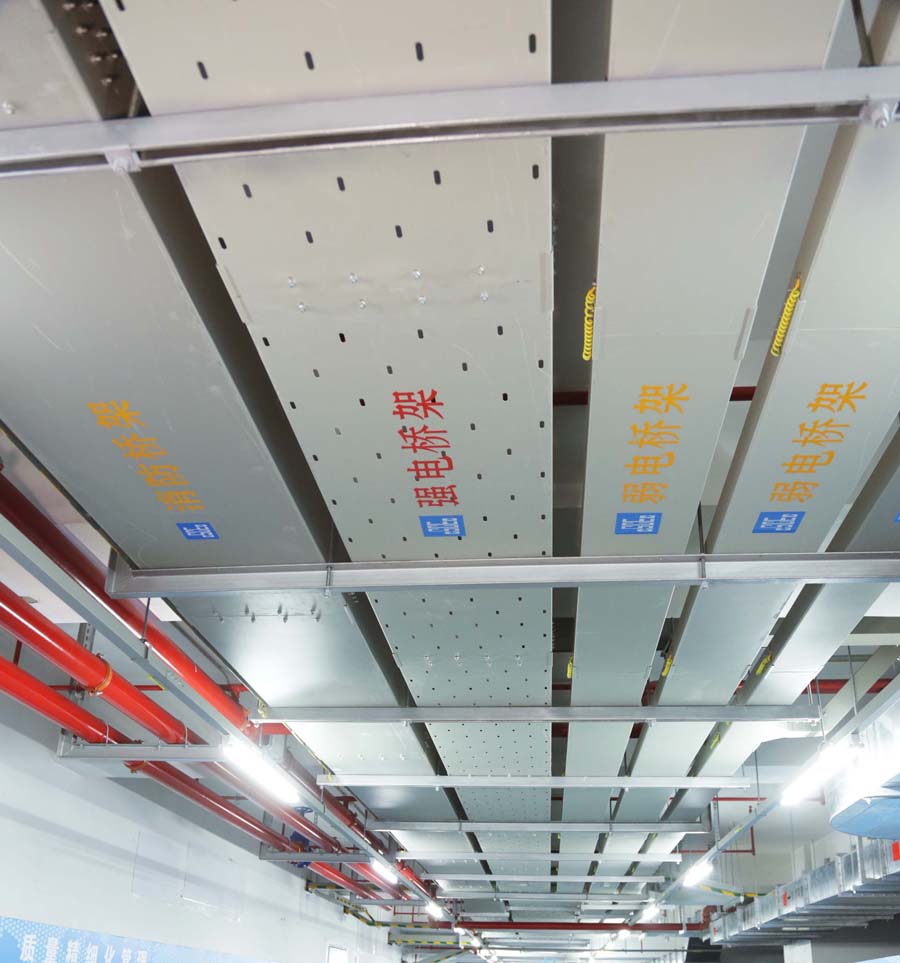

纜索支架的應用：

纜索橋架有多種類型，如槽型、托盤型、梯級型、網格型等結構，組合件由支架、托臂及若干其他安裝附件組成，在建筑物內可設置獨立橋架，也可將其安裝在建筑物的管廊、懸梁上，并將其附加到架體上，使其體現為結構簡單，外觀清晰，結構靈活，維護方便，各部件部位均需鍍鋅處理，能很好地防止腐蝕、生銹等，在建筑物外架設橋架，例如在近?；蚋g嚴重的地區，電纜橋架材料必須具有超強抗腐蝕、抗潮濕、附著力強、抗沖擊能力強的特點。

纜索支架安裝規范

1.電纜橋架進入施工現場時，必須提供有關產品出廠合格證的資料：省、市質監局定期檢驗報告及有關技術鑒定文件和其他電纜橋架材料應符合有關要求。

2.電纜橋架表面鍍層均勻，無銹蝕，局部無鍍鋅現象，橋架本身應平整、無彎曲變形，橋架內部應平整、平整、無毛刺，橋架焊接處應無裂紋、燒傷、漏焊等缺陷。

3.水平敷設電纜橋架時，離地面不應少于2-3m，在多層架空時，為便于維修、防干擾、散熱等，橋架與橋架應保持一定距離。

4.電纜橋架支承，水平敷設時，其支撐距離一般為1-2.5m，支吊架在垂直敷設時，固定距離不應大于2.5m，相鄰橋架的橫距不能相差不能超過15mm，相鄰橋梁托臂之間的垂直距離不能相差25mm左右。

5.在圖紙上繪制橋架安裝線路，注明橋架的起始處、終點處、彎道點、分流點和升降點的固定位置或尺寸、高度，如能畫出橋架的敷設軸測圖，則可畫出橋架的敷設軸測圖。

金屬線槽和電纜橋架的對比：

1.一般情況下，金屬線槽的寬度小于250mm，電纜橋架的寬度一般在250mm以上。

2.金屬線槽主要用于線路敷設，只要使用電纜橋架即可。

3.金屬線槽的種類僅有一種，材料一般是采用熱軋鋼板制成，電纜橋架類型有多種，如：槽型、梯級型，托盤和組合等類型，電纜橋架材料也分為許多種，如：玻璃鋼、鋁合金、熱(冷)軋鋼鍍鋅板、噴塑等材料。

4.鋪設電纜橋架時，應考慮其承重、變形、填充物。

5.金屬線槽是與電纜橋架相似的一種，只不過是有些金屬線槽尺寸偏小，從電纜橋架上敷設出來的線路需要連接到配電柜的線路都是需要金屬線槽來接入配電柜。

6.兩種敷設的運輸方式也不同。

7.外觀和材料的區別：電纜橋架比金屬線槽要粗些，安裝和固定要牢固一些。
