金屬電纜橋架線槽作為機電安裝工程的重要組成部分,施工質量直接影響工程的整體質量。

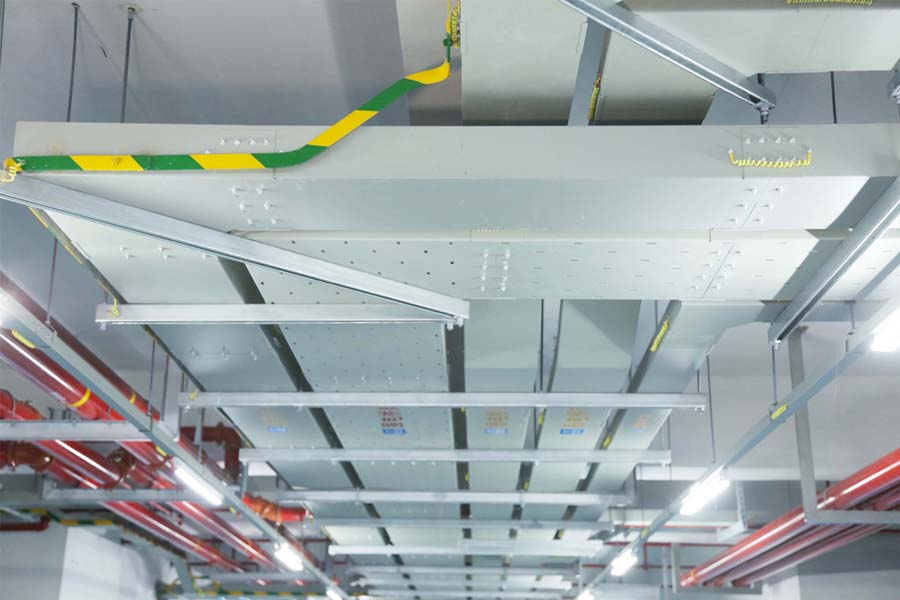

線槽橋架安裝工藝要點:
先來看看GB50303《建筑電氣工程施工質量驗收規范》強條的要求:
11.1.1金屬梯架連接應牢固可靠,與保護導體的連接應符合下列規定:
1.梯架、托盤、槽箱全長不大于30m時,與保護導體可靠連接的地方不少于2個;當全長大于30m時,應每20m~30m增加一個連接點,起點和終點端應可靠接地。
2.非鍍鋅梯架、托盤與槽箱本體之間的連接板兩端應跨接保護連接導體,保護連接導體的截面積應符合設計要求。
3.鍍鋅梯架、托盤與槽箱本體不跨接保護連接導體時,連接板每端不得少于2個帶防松螺帽或防松墊圈的連接固定螺栓。
(1)
橋架段橋架吊架間距1.5m~2m,如采用吊桿支架,吊桿直徑不小于8mm,過梁處應設置固定支架。
(2)
轉彎處兩側設置一組吊架,兩組吊架對稱布置,間距不大于1.5米,否則在轉彎中間增加一組吊架。
(3)
轉彎兩側設置一組吊架,兩組吊架對稱布置,間距不大于1.5米,否則在轉彎中間增加一組吊架;頂橋距地板不小于150mm,上下橋距離不小于150mm。
(4)
橋梁、線槽按混凝土特殊角度準確放樣、加工、安裝。
(5)
直線段鋼電纜橋架長度超過30米,鋁合金或FRP電纜橋架長度超過15米,設有伸縮節;補償裝置設置在電纜橋架跨越建筑物變形縫處。
(6)
金屬電纜橋架及其支架的全長應不少于2根接地干線連接;橋架的第一端應可靠地與配電柜外殼或地線排連接。
(7)
非鍍鋅電纜橋架之間連接板的兩端與銅芯接地線相連??缃拥鼐€必須注意線槽橋架的特殊接地孔。接地線的最小允許截面積不得小于4mm2;連接前拆除接地螺栓下的絕緣層;鍍鋅橋架之間的連接板兩端不得跨接地線,但連接板兩端不得少于2個帶防松螺母或防松墊圈的連接固定螺栓。
(8)
配合土木工程,橋梁穿過墻壁、地板等部位預留孔洞。
(9)
線槽、橋架底板應與支吊架用金屬螺栓水平固定(≤200mm,用一個螺栓固定;>200mm,兩個螺栓固定在距邊1/4處)。
(10)
橋梁穿過墻壁和地板,用不燃材料封堵;防火封堵必須在穿越防火分區的橋梁內進行。
(11)
室外安裝橋架的安裝高度不得低于積雪和積水高度。同時,考慮選擇防水蓋板,進出室外橋架和線槽,防止雨水流入室內。
電纜橋內敷設工藝要點。
先來看看GB50303《建筑電氣工程施工質量驗收規范》強條的要求:
13.1.2電纜敷設不得有絞絞、鎧裝壓扁、護層斷裂、表面嚴重劃傷等缺陷。
13.2.2電纜敷設應符合下列規定:
1.電纜敷設布置應直、整齊,少交叉。
2.電纜轉彎處的最小彎曲半徑應符合表11.1.2的規定。
3.垂直敷設或大于45°的電纜應固定在每個支架上。
4.固定點應設置在梯架、托盤或槽箱內傾斜敷設大于45°的電纜中,水平敷設的電纜應設置在首尾兩端,轉彎兩側和5m~10m處。
5.電纜進出電纜溝、電氣豎井、建筑物、配電(控制)柜、臺、箱、管口應采取防火或密封措施。
