說起抗震支架，很多小伙伴是既熟悉又陌生，因?yàn)楝F(xiàn)在自己做的很多工程都被審圖或總工提出要做抗震支架，而我們得常規操作呢就是自己就在設計說明中寫兩句，圖集號附上，即插即用。畢竟時間緊，任務重。所以在此為忙碌的你針對包含抗震支架母線槽做一個梳理。今天帶大家了解一下機電設備安裝抗震措施。

依據《建筑機電工程抗震設計規范》GB50981-2014。第1.0.4條：“抗震設防烈度為6度及6度以上地區的機電工程必須進行抗震設計”。本工程抗震設防列度為7級。

1、配電箱（柜）、通信設備的安裝設計符合下列規定：

(1)配電箱采用螺栓與預埋件連接，加設彈簧金屬墊片并有防松裝置，安裝螺栓滿足抗震要求。

(2)靠墻安裝的配電柜、通信設備機柜底部安裝應牢固，當?shù)撞堪惭b螺栓和焊接強度不夠時，應將頂部與墻壁進行連接。

(3)當配電柜、通信設備柜等非靠墻落地安裝時，根部應采用金屬膨脹螺栓或焊接的固定方式。

(5)配電箱（柜）、通信設備機柜內的元器件應考慮與支承結構間的相互作用，元器件之間采用軟連接，接線處應做防震處理；

(6)配電箱（柜）面上的儀表應與柜體組裝牢固。

3、配電導體需滿足：

(1)采用電纜或電線；

(2)當采用硬母線敷設且直線段長度大于80m時，應每50m設置伸縮節；

(3)在電纜橋架、槽盒內敷設的纜線在引進、引出和轉彎處，應在長度上留有余量；

(4)接地線應采取防止地震時被切斷的措施。

4、纜線穿管敷設時宜采用彈性和延性較好的管材。

5、引入建筑物的電氣管路敷設時應滿足：

(1)在進口處應采用撓性線管或采取其他抗震措施；

(2)當進戶井貼鄰建筑物設置時，纜線應在井中留有余量；

(3)進戶套管與引入管之間的間隙應采用柔性防腐、防水材料密封；

(4)管線引入、引出建筑物

6、電氣管路不宜穿越抗震縫，當必須穿越時應滿足：

(1)采用金屬導管、剛性塑料導管敷設時宜靠近建筑物下部穿越，且在抗震縫兩側應各設置一個柔性管接頭；

(2)電纜梯架、電纜槽盒、母線槽在抗震縫兩側應設置伸縮節；

(3)抗震縫的兩端應設置抗震支撐節點并與結構可靠連接；

(4)管線穿越抗震縫做法

7、電氣管路敷設時應滿足：

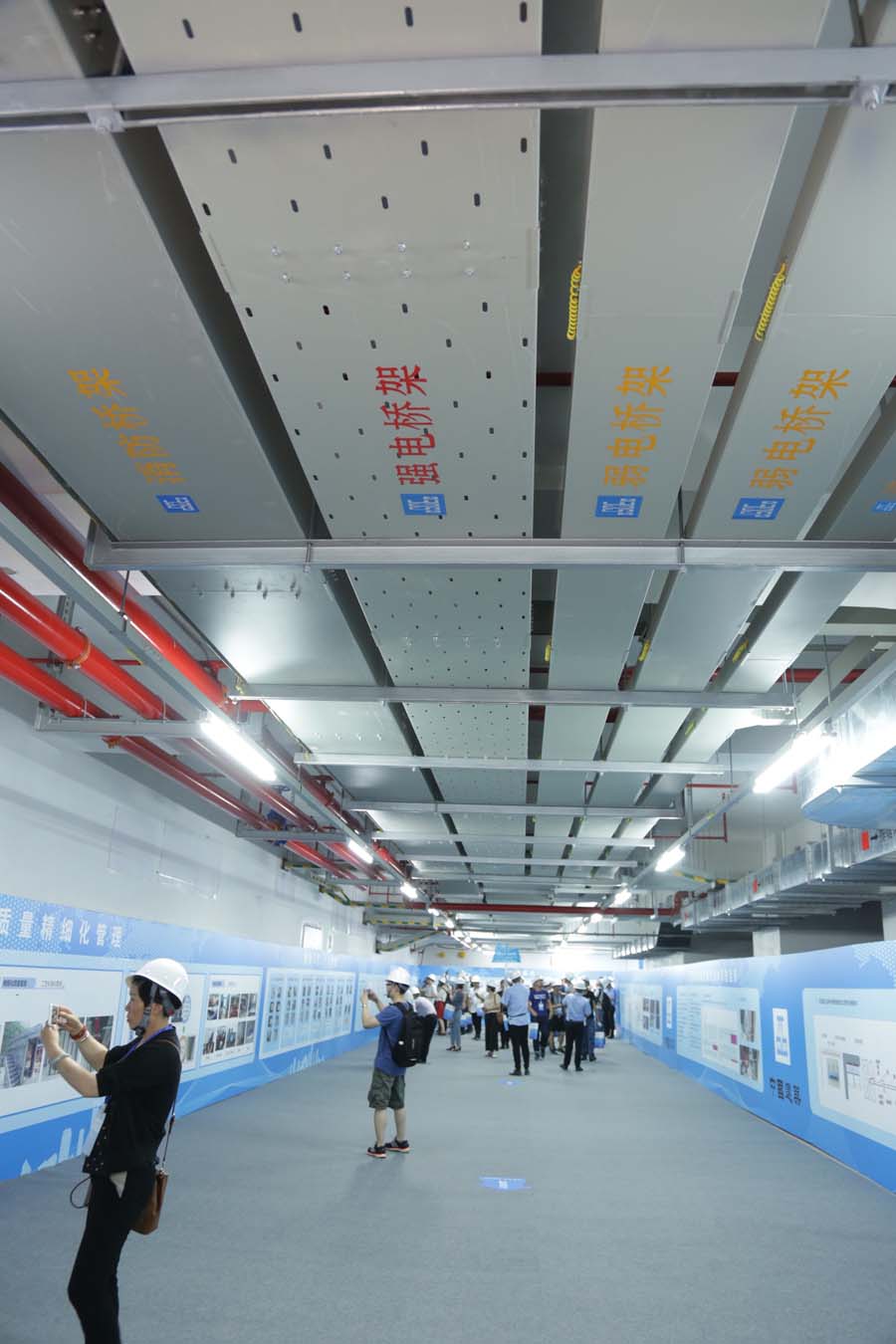

(1)當線路采用金屬導管、剛性塑料導管、電纜梯架或電纜槽盒敷設時，應使用剛性托架或支架固定，不宜使用吊架。當必須使用吊架時，應安裝橫向防晃吊架；

(2)當金屬導管、剛性塑料導管、電纜梯架或電纜槽盒穿越防火分區時，其縫隙應采用柔性防火封堵材料封堵，并應在貫穿部位附近設置抗震支撐；

(3)金屬導管、剛性塑料導管的直線段部分每隔30m應設置伸縮節。

8、配電裝置至用電設備間連線應滿足：

(1)采用軟導體；

(2)當采用穿金屬導管、剛性塑料導管敷設時，進口處應轉為撓性線管過渡；

(3)當采用電纜梯架或電纜槽盒敷設時，進口處應轉為撓性線管過渡。

9、抗震支吊架設計范圍：

(1)≥DN60的電氣配管，重力≥150N/m的電纜橋架、電纜槽盒及母線槽，或重力超過1.8kN的其它設備；

(2)對于重力小于1.8KN的設備或吊桿長度小于300mm的懸吊管道可不進行抗震設計；

(3)間距要求：剛性管道（金屬管道）側向抗震支吊架間距不得超過12m，縱向抗震支吊架不得超過24m;柔性管道（非金屬管道）側向 抗震支吊架間距不得超過6m，縱向抗震支吊架不得超過12m。
